每天多学一点：一个数据包从发出到被接收一路究竟是怎么过来的

从“当键入网址后，到网页显示，其间究竟发生了什么” 开始说起

总的来说，大致可以分为以下几个步骤：

  1. 浏览器解析 URL，生成 HTTP 报文
  2. 通过 DNS 查询真实的 IP 地址
  3. 使用 TCP/IP 协议栈对数据包进行切割、打包、封装
  4. 利用 MAC 地址确定收发两点的终始点
  5. 通过网卡讲数据包从数字信号转换为电信号，通过网线传输到交换机/路由器
  6. 通过路由器将数据包转发到公网下一个节点
  7. 通过层层转发，数据包到达服务器
  8. 服务器开始对数据包进行解包，取出数据，生成响应

接下来，对每个步骤进行详细的拆解，拿着放大镜，一起好好剖析数据包一路上的所见所闻

应用层

HTTP

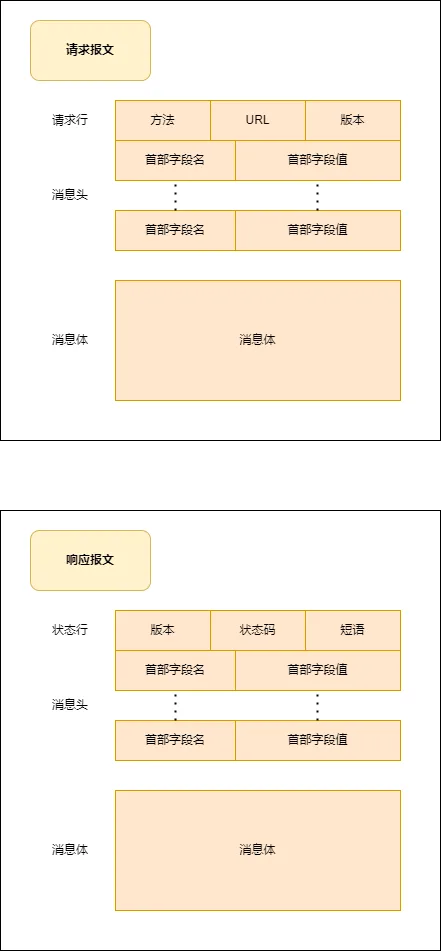

第一步，浏览器解析用户输入的 URL，生成 HTTP 请求报文:

HTTP 报文格式

第二步，生成的 HTTP 消息需要委托操作系统发送给服务器，发送之前，需要根据服务器域名，查询出对应的 IP 地址，这时候，需要用到 DNS 服务器来完成 HOST -> IP 的转换

DNS 域名解析的工作过程:

DNS工作流程

传输层 & 网络层

协议栈

通过 DNS 获取到 IP 后，数据包的传输工作将交给协议栈进行下一步的处理

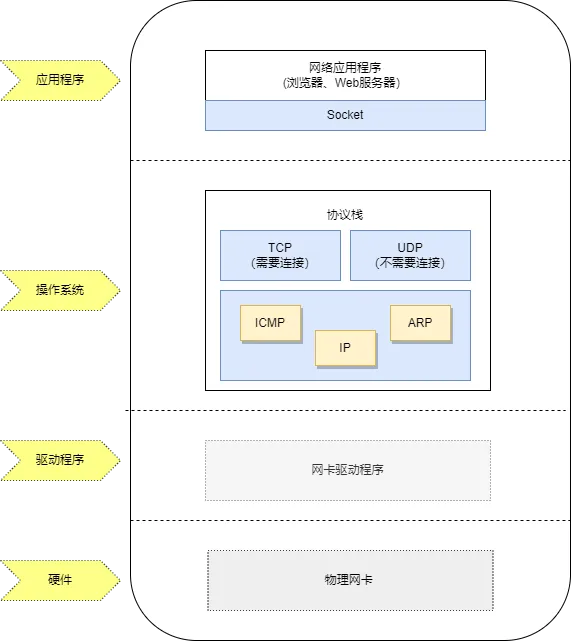

协议栈

应用程序通过调用 Socket 库，将数据包委托给协议栈进行处理

协议栈分为上下两部分：

  1. 上部分负责收发数据的 TCP/UDP 协议
  2. 下部分利用IP协议控制网络数据包的收发操作，包括：
    • ICMP 用于反馈数据包传输过程中产生的错误及负责各种控制信息
    • ARP 根据IP地址查询相应的以太网MAC地址

IP 下层的网卡驱动负责控制网卡硬件，网卡硬件负责实际的收发操作，完成数据包 数字信号 <---> 电信号 的转换

TCP（传输层）

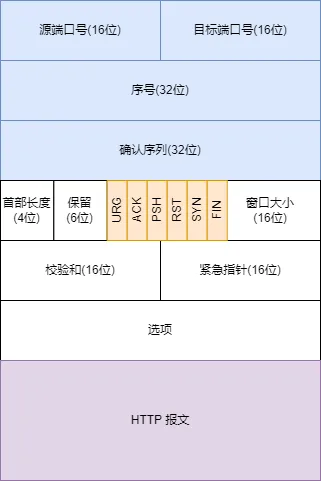

TCP 报文格式：

TCP报文

  • 源端口号和目标端口号：定位收发应用
  • 序号： 解决包乱序的问题
  • 确认号：解决丢包问题
  • 状态位：
    • URG：紧急指针（urgent pointer）有效。
    • ACK：确认序号（acknowledgment number）有效。
    • SYN：发起一个新连接。
    • RST：重置连接。
    • PSH：接收方应该尽快将这个报文交给应用层，而不是等到整个缓冲区都填满了再交付。
    • FIN：发送方已经没有数据要发送了。
      TCP 是面向连接的，带状态位的包的收发，会引起双方状态变更
  • 窗口大小：用于流量控制和拥塞控制

TCP 三次握手

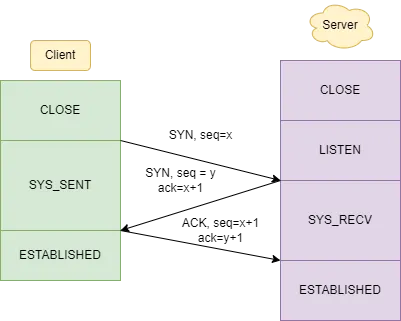

建立 TCP 连接实质是双方维护一个状态机，在连接建立的过程中，双方的状态变化时序图如下：

TCP三次握手

  • 初始，ClIENT 与 SERVER 都处于 CLOSED 状态
  • 服务器首先开始监听某个端口，此时处于 LISTEN 状态
  • CLIENT 主动发起连接 SYN, 之后处于 SYN_SENT 状态
  • SERVER 返回一个 SYN, 并且 ACK 回复 CLIENT 的 SYN, 之后处于 SYN_RECV 状态
  • CLIENT 收到 SERVER 的 SYN 和 ACK后，ACK 回复 CLIENT 的 ACK，然后处于 ESTABLISHED 状态，因为此时已经确认一发一收成功
  • SERVER 收到 CLIENT 回复的 ACK 之后，也处于 ESTABLISHED，因为此时也已确认一发一收成功

三次握手的目的是确保双发都有收发数据的能力

TCP 数据分割

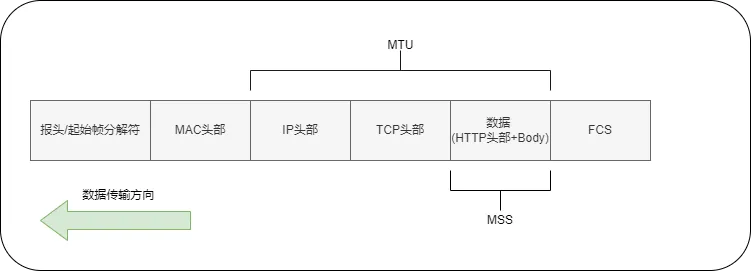

MTU: Maximum Transmission Unit，物理层最大传输单元，以太网中一般为 1500 字节
MSS: Max Segment Size，除去 IP 和 TCP 报文头部之后，一个网络包能容纳的TCP数据的最大长度。即，TCP 协议单次能够运载的最大数据量
FCS: Frame Check Sequence，帧校验序列

MTU & MSS

如果 HTTP 报文数据超过了 MSS的长度，这时 TCP 会将报文以 MSS 长度切割成一块块的数据包分开发送。每一块数据包都会拼接 TCP 与 IP 头信息，交由 IP 协议来发送数据。

双方建立连接后，TCP 报文中的数据部分就是存放 HTTP 报文的部分，组装好 TCP 报文之后，就交由网络层进行进一步处理

IP协议簇 (网络层)

TCP 协议在执行连接、收发、断开等操作时，都需要委托 IP 协议将数据封装成网络包发送给通信接收方

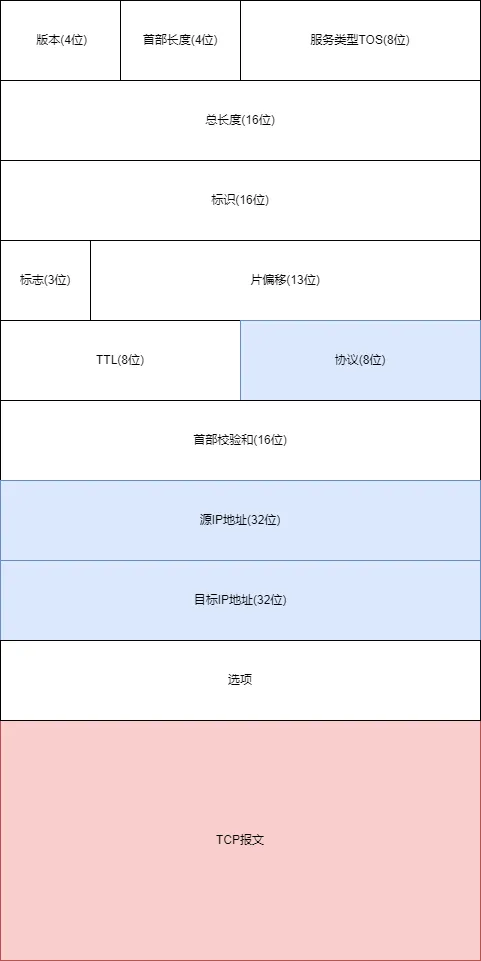

IP 报文格式：

IP报文

  • 源地址IP：客户端出口 IP 地址
  • 目标地址：通过 DNS 域名解析得到的服务器的 IP

一个设备可能不仅仅有一张网卡，当设备拥有多个网卡时，源地址IP应该填写哪个地址呢？

这时候需要根据路由表规则，来判断哪一个网卡作为源地址IP

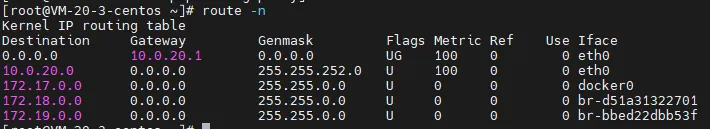

假设系统环境是 Linux 环境，使用 route -n 命令查看当前系统的路由表

Linux路由表

可以看出，第一条记录为默认网关, 当所有地址匹配不到时，会将数据包发送到网关 10.0.20.1

举个栗子，根据上面的路由表，假设目标地址为 172.18.58.3

  1. 首先，先和第2条记录的子网掩码 255.255.252.0 进行与运算， 得到结果为 172.18.56.0 与 Destination 的 10.0.20.0 不匹配，则继续匹配下一条记录
  2. 与第3条记录的子网掩码 255.255.0.0 做与运算，得到结果为 172.18.0.0 与 Destination 的 172.17.0.0 不匹配，则继续匹配下一条记录
  3. 与第4条记录的子网掩码 255.255.0.0 做与运算，得到结果为 172.18.0.0 与 Destination 的 172.18.0.0 匹配成功，所以将使用 docker0 网卡的IP地址作为IP包头的源地址

数据链路层 & 物理层

MAC & ARP（数据链路层）

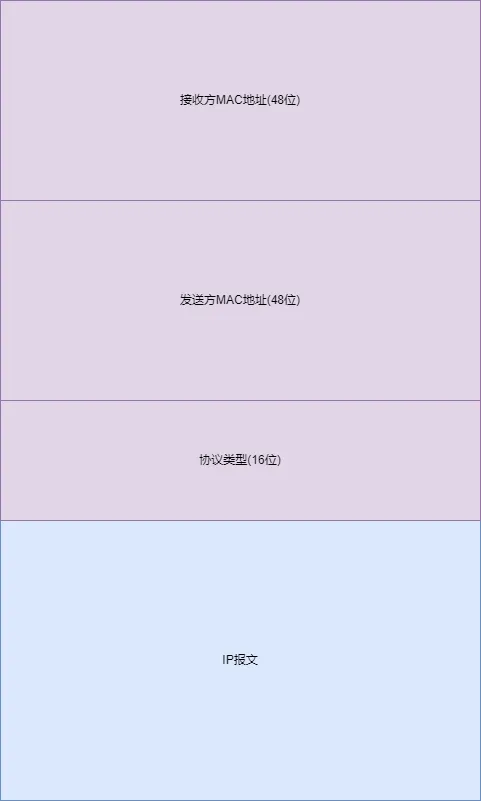

MAC 头部是以太网使用的头部，包含了收发双方的MAC地址等信息

MAC报文格式

一般在 TCP/IP 通信里，MAC包头的协议类型只使用：

  • 0800: IP 协议
  • 0806: ARP 协议

MAC 收发双方确认过程：

发送方的MAC地址是在网卡生产时写入到 ROM 里的，只需要将这个值读取出来写入到MAC头部即可

接收方的MAC地址获取需要根据上面得到的目标地址 IP，查询到对应的 MAC 地址，写入到MAC头部

根据 IP 获取设备的 MAC 地址

此时需要通过 ARP 协议找到路由器的 MAC 地址，ARP 协议会在以太网中以广播的形式，发送查询 MAC 地址的数据包，如果有设备应答，则将设备的MAC地址写入到MAC头部

至此，就完成了 MAC 头部的构造，后续操作系统会将查询结果存放到 ARC 缓存，缓存时间为几分钟

在发包时：

  1. 先查询 ARP 缓存，如果命中，则无需发送ARP广播，直接使用缓存中的MAC地址
  2. 当缓存Miss时，则发送ARP广播查询

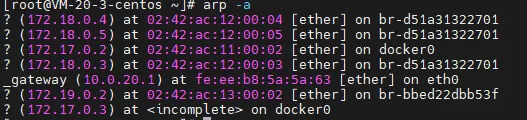

在 Linux 系统中，可以使用 arp -a 命令来查看 ARP 缓存中的内容

ARP缓存内容

网卡（数据链路层 & 物理层）

IP 协议生成的数据包只是存放在内存中的二进制数字信息，无法直接跨设备传送。因此，需要将进行 数字信息 -> 电信号 的转换，才能在网线中传输

这一过程由操作系统控制驱动程序操作网卡完成，网卡驱动从 IP 模块获取到数据包之后，将其复制到网卡的缓存区中，在其开头加上报头和起始帧分界符，在末尾加上用于检测错误的帧校验序列

  • 起始帧分界符是一个用来表示包起始位置的标记
  • 末尾的 FCS 用来检查包传输过程中是否有损坏

最后网卡会将数据包转化成电信号，通过网线发送出去

交换机（数据链路层）

交换机的设计是将网络包原封不动的转发到目的地

  1. 首先，对到达网口的电信号进行接收并转换为数字信号
  2. 通过包末尾的 FCS 校验错误，通过则放到缓冲区

计算机的网卡本身具有MAC地址，并通过核对收到的包接收方的MAC地址判断是否是发给自己的，不是发给自己的包则丢弃；相比较，交换机的端口不核对接收方的MAC地址，而是直接接收所有的包并放到缓存区中。因此，与网卡不同，交换机的端口不具有MAC地址

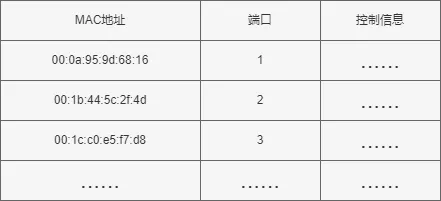

将包存入缓冲区后，需要查询这个包的接收方MAC地址是否已经在MAC地址表里有记录了，交换机MAC地址表主要包含两个信息：

  • 设备的MAC地址
  • 该设备连接在交换机的哪个端口上

交换机内部有一张MAC地址与网线端口的映射表。当接收到包时，会将相应的端口号和发送MAC地址写入表中

交换机MAC地址表

当交换机根据MAC地址表查询MAC地址，然后将信号发送到对应的端口。若地址表中找不到指定的MAC地址，可能是：

  • 具有该地址的设备还没有向交换机发送过包
  • 该设备一段时间未上线导致地址从地址表中被移除了

这种情况下，交换机无法判断应该将包转发到哪个端口，此时会将包转发到除了源端口外的所有端口上，只有相应的接收者才会收到包，其他设备则会忽略这个包

此外，如果接收方的MAC地址是一个广播地址，那么交换机会将包发送到除了源端口外的所有端口。以下两个属于广播地址：

  • MAC地址中的 FF:FF:FF:FF:FF:FF
  • IP地址中的 255.255.255.255

路由器（网络层 & 数据链路层）

路由器与交换机的区别

网络包通过交换机后，到达路由器，并被转发到下一个路由器或目标设备。这一步的转发工作原理与交换机类似，也是通过查表判断包转发的端口，不过在具体的操作过程上，两者有如下区别：

  • 路由器是基于 IP 设计的，俗称三层网络设备，路由器的各个端口都具有MAC地址和IP地址
  • 交换机是基于以太网设计的，俗称二层网络设备，交换机的端口不具有MAC地址

路由器基本原理

  • 路由器的端口具有MAC地址，可以作为以太网的收发方；同时还具有IP地址，从这个意义上来说，它与计算机的网卡是一样的
  • 当转发包时，首先路由器会接收发给自己的以太网包，然后路由表查询转发端口，由相应的端口作为发送方将以太网包发送出去

路由器的包收发操作

  • 电信号到达网口，将电信号转换为数字信号，通过包末尾的 FCS 进行错误校验
  • 检查MAC头部中的接收方MAC地址，如果是发给自己的就放到缓冲区中，否则丢弃这个包

完成包接收操作后，路由器会去掉包开头的MAC头部，根据目标更新收发双方的MAC地址，直到数据包到达最终目的地

路由表转发与之前说的 Linux 路由表部分一致

服务器与客户端（解包 <=> 封装）

数据包解包&封装过程

至此，一个数据包从发出开始，一路披荆斩棘，历经坎坷，总算到达目的地了

Bravo!
